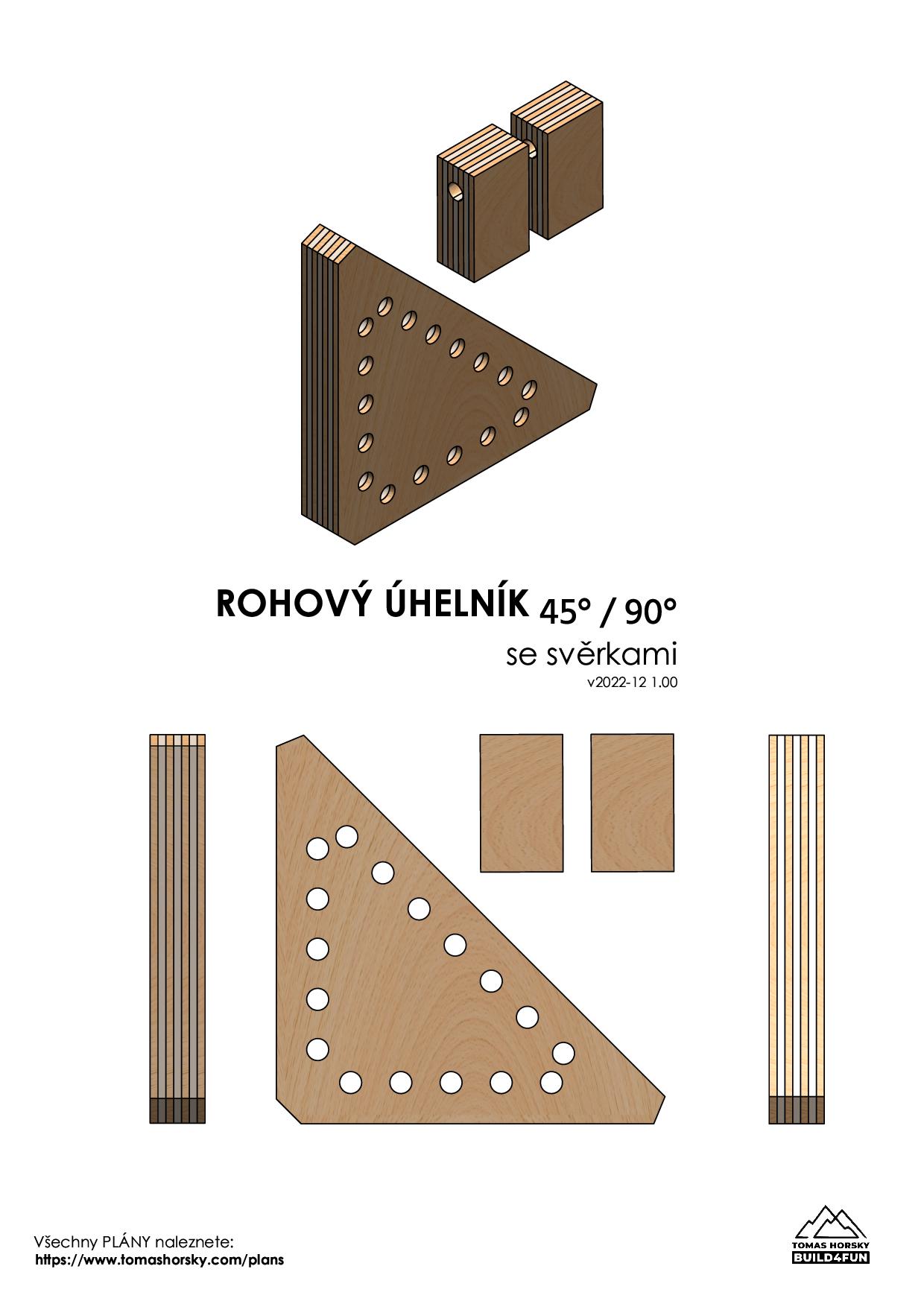

ROHOVÝ ÚHELNÍK 45° / 90° se svěrkami | Plány ZDARMA
✕
ZDARMA

Kam mám poslat plán?

Abych ti mohl plán doručit, potřebuji tvé jméno a e-mail.

Odesláním souhlasíš se zasláním plánů a občasných novinek z dílny.
(Žádný spam, max 1-2x do měsíce. Odhlásit se můžeš kdykoliv).

Co rád používám a s čím pracuji?
Podívej se na moje oblíbené nářadí a stroje, se kterými pracuji.

Dlouho jsem vymýšlel praktický rohový úhelník, aby byl pevný a hlavně včetně svěrek. Věřím, že vám plány pomohou a vyrobíte si také svůj vlastní 😎. Hotové ručně vyrobené úhelníky si můžete také zakoupit ► https://www.tomashorsky.com/shop

Zajímavosti

  • jednoduchá konstrukce a zároveň veliká variabilita

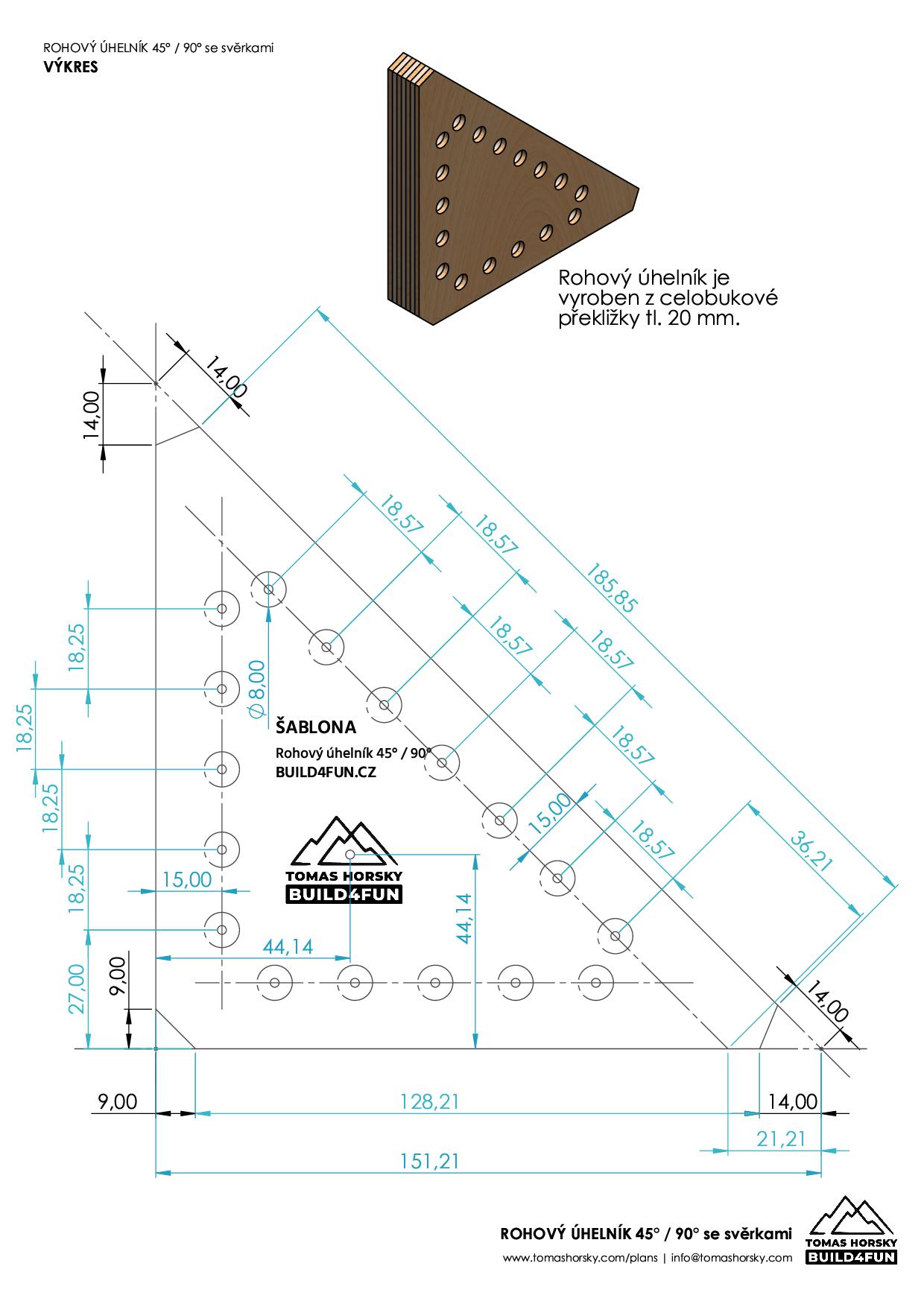

  • úhelník je vyroben z celobukové překližky
  • možnost uchycení materiálu až do tloušťky 40 mm

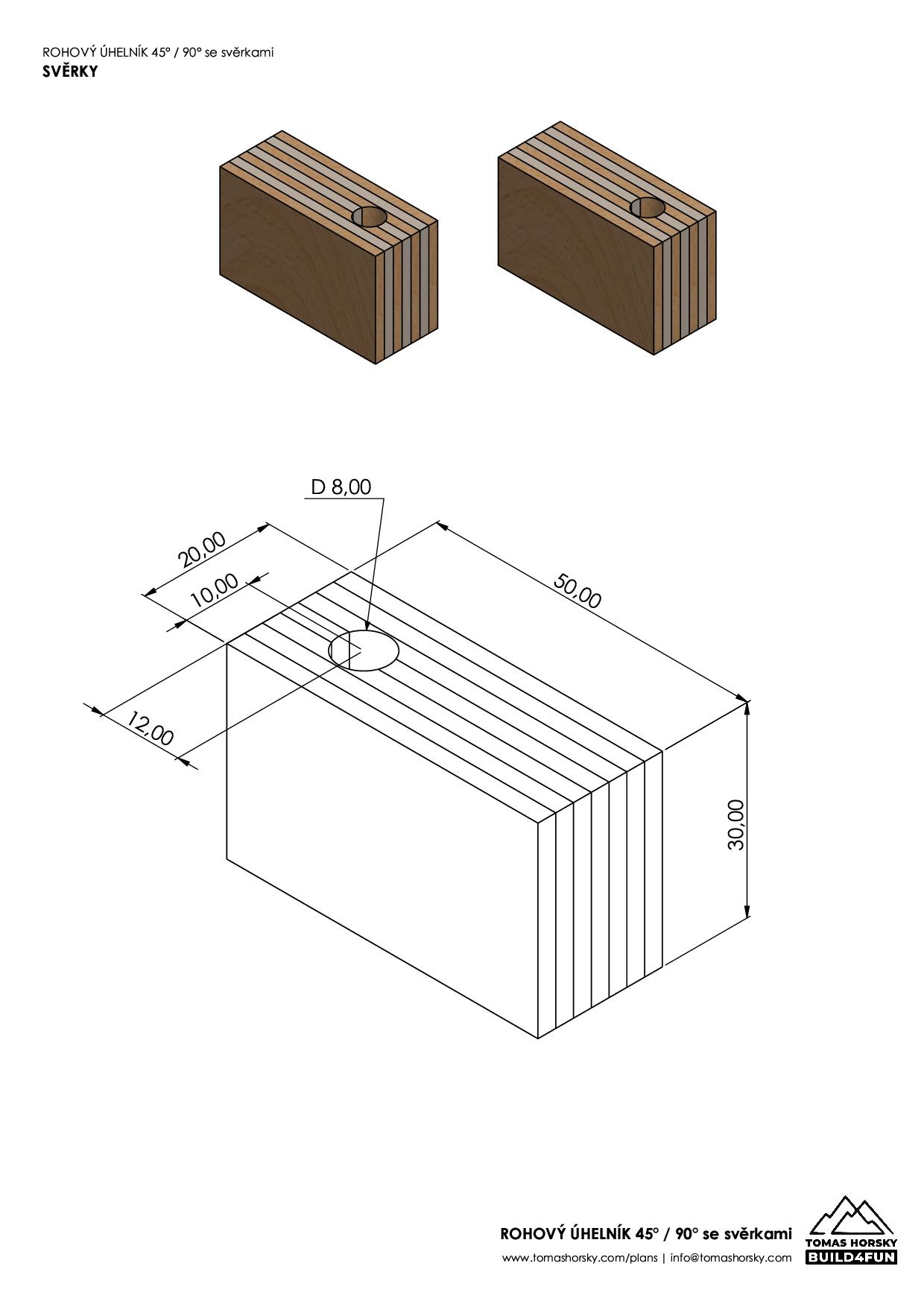

  • na svěrky použita skoba, která se dá sehnat buď v železářství nebo na internetu
  • skoby jsem lehce ohnul na cca 88°, aby svěrky při dotažení lepé drželi
  • úhelník je možné použít pro udržení úhlu 90° i 45°
  • jedná se o vlastní návrh

Materiál pro výrobu dvou úhelníku a čtyř svěrek

  • 350 x 160 mm ... celobuková překližky tl. 20 mm (popř. slepit překližku 2 x 10 mm)
  • 4x ... skoba (100 x 20 mm) s metrickým závitem M8, popř. vyrobit ze závitové tyče
  • 4x ... plastová matice - AliExpress M8 38 type1 5pcs https://bit.ly/3SyYQ06 nebo na Briol.cz https://bit.ly/3OhUGqW
  • trochu voskového oleje na ošetření povrchu - tento krok nevynechat, kdyby se lepidlo omylem dostalo na úhelník nechytne se na něj
